スモールDIY ７つ道具其の弐 : 図面作成ソフト JW CAD

2022年8月25日 2022年8月18日

Jueto

作って直して、、の繰り返しをなくす！PC上で作りたいものを設計できるソフト「CAD」

作品を作る際、とにかく材料をあれやこれや触って作り出して、修正してを繰り返しますよね。まぁ、その思考錯誤の過程自体が面白かったりもするのですが、一品ものならまだしも、同じものをたくさん作るためには、ちょっと正確性・再現性に欠けますよね。

ほとんど作りおえたところで、部品同士がぶつかったり、うまくはまらずやり直し！となって、心が折れる経験した人は、世界中で延べ数億人はいるといわれています💧

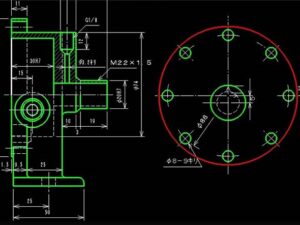

そうならないためのツールが今回紹介する「設計ソフトCAD」です。

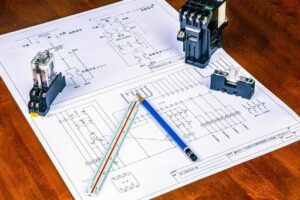

一般生活ではあまりなじみがないですが、機械・建築系の技術者にとって、今や必須のツール。昔は、（ジブリ映画「風立ちぬ」で出てきたような）専用のデスクに大判の紙を引いて定規とコンパスを使って、、が主流だったと思いますが、PC一台で容易に正確に図面を引くことができるようになりました。

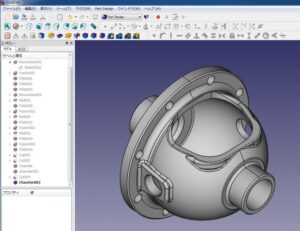

わたしは、「２次元CAD」と呼ばれる平面の設計図を書くツールを仕事でよく使っていましたが、最近は３次元で立体的に図面が書けるものもあります。

CADにも種類がたくさんあり、AutoCADなど企業の設計開発者が使うものが有名ですが、やはりちょっと高くて個人ではなかなか手が出せない💧

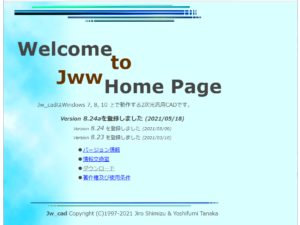

そこで、無料で使えるもの（もちろん合法で💦）はないか探したところ、「JW CAD」に行きつきました。機能はAutoCADより制限されますが、なんせフリーであること。また、書籍やブログやyoutubeなど、ネット上に情報がたくさん転がっているので便利です！

機能に関する細かい内容は、その道のページがたくさんあるのでここでは省略しますが、なんせ私にとって、モノづくりには欠かせないツールの一つになっています。触ったことない人は、ぜひ一度試してほしいです。

メリットはたくさんあるのですが、大きく３点。

１は前に書いた通り、手を動かしてモノを作る前に全体・部分の構造を手軽に設計できるので、やり直しの量を減らすことができるし、また図面を見返すことで同じものを再現しやすいです。また２.紙で書くのと違って、設計図の修正がマウス一つで簡単です。

私の場合、３も結構重要。別の投稿で書いた通り、細かな部品をレーザー加工する場合が結構あります。そんな時、CADで作った設計図を、レーザー加工機ソフトで取り込むことで、好きな形状の部品を作ることが可能なんです。

デメリットとしては、

１は、繰り返し使ってみるしかない！と思います。自分の作りたいものを例に練習あるのみ！やってみると意外とはまります。

２については、ちょっとした本（例えばこれ）をぺらっと読んでみるのがいいかも。立体物を平面で書くにはどうする、とか、寸法は書き方とか。（まず２のお勉強から入ると飽きるので、１からがおすすめ）

慣れるには少し時間が必要ですが、正確に、再現よく、細かなモノづくりをする際には非常に役に立つツールです。一度、試してみることをお勧めします！
